циональна напряжению питания, со
ответствующая зависимость приве
дена на рис. 11 ( Iv = 160 мкд при Uпит =
= 14 В), ширина луча 30°. В составе се
рии имеются приборы на номиналь
ные напряжения 5 и 12 В.
СВЕТОДИОДНЫЕ ПРОЖЕКТОРЫ
В данную категорию входят две
серии приборов Snap LED (с зажим
ными выводами) и пять серий
Through hole LED (с штыревыми вы
водами).
L 7700C4VGC Z (Snap LED) – InGaN,
зелёный светодиод высокой яркости.
Внешний вид прибора показан на ри
сунке 12, вывод катода отмечен ско
шенным углом корпуса. Крепление
выводов осуществляется заклёпками
диаметром 1,4 мм, размеры корпуса
7,62 × 7,62 × 8,3 мм (без выводов). На
рисунке 13 приведены зависимости
прямого тока от Uпр и относительной
интенсивности излучения от прямо
го тока прибора. Особенности прибо
ров серии L 7700: экономичность, ма
лые габариты, экологичность. Области
применения: внешние фонари авто
мобилей, светодиодное освещение
(Solid State Lighting), системы сигна
лизации. Основные параметры свето
диода:
● Iv = 18 кд при токе 50 мА;
● λd = 535 нм, Δλ = 39 нм при токе 50 мА,
Т = 25°;
● 2Θ1/2 = 30 ° в обеих плоскостях;
● Uпр = 3,5 В при токе 50 мА (макси
мальное 4,2 В);
● тепловое сопротивление RQj pin (вы
воды – зажимы) 130°С/Вт;
● Ррасс макс = 210 мВт, рабочий диапа
зон температур –40…85°С.
L 7679C1SEC H (Through hole LED,
data sheet 2010) – AlGaInP, красный
светодиод высокой яркости (Hyper
Orange). Внешний вид прибора пока
зан на рисунке 14, вывод катода отме
чен скошенным углом корпуса, раз
меры 7,62 × 7,62 × 2,5 мм. На рисун
ке 15 приведена диаграмма распреде
ления силы света светодиода. Другие
параметры:
● Iv = 8 кд при токе 70 мА;
● λd = 630 нм, Δλ = 25 нм при токе 70 мА,
Т = 25°С;
● 2Θ1/2 = 70 ° с провалом в центре диа
граммы распределения силы света
(см. рис. 14);
● Uпр =2,8 В при токе 70 мА (макси
мальное 3,1 В);
● тепловое сопротивление RQj pin со
ставляет 125°C/Вт;
● Ррасс макс = 217 мВт, рабочий диапа
зон температур –40…85°С.
L 7678С2VGC Z (Through hole LED) –
InGaN, зелёный светодиод высокой яр
кости. Внешний вид как у прибора на
рисунке 14. Области применения при
боров серии L 7678: внешние фонари
автомобилей, электронные указатели
и сигнализаторы, специальные источ
ники света. Основные параметры при
бора:
● Iv = 23 кд при токе 50 мА;
● λd = 535 нм, Δλ = 39 нм при токе 50 мА,
Т = 25°С;
● 2Θ1/2 = 40°, с провалом в центре
диаграммы распределения силы
света;
● Uпр =3,5 В при токе 50 мА (макси
мальное 4,2 В);
● Ррасс макс =210 мВт;
● тепловое сопротивление RQj pin со
ставляет 130°C/Вт.
ЛИТЕРАТУРА
1. notes/in
dex.mvp/id/828.
2.
pers/le_dleaders.
3. h t t p : / / www. k i n g b r i g h t . c om/ p r o
duct_main.php?lang=English.
ЭЛЕМЕНТЫ И КОМПОНЕНТЫ
24 СОВРЕМЕННАЯ ЭЛЕКТРОНИКА ◆ № 8 2010

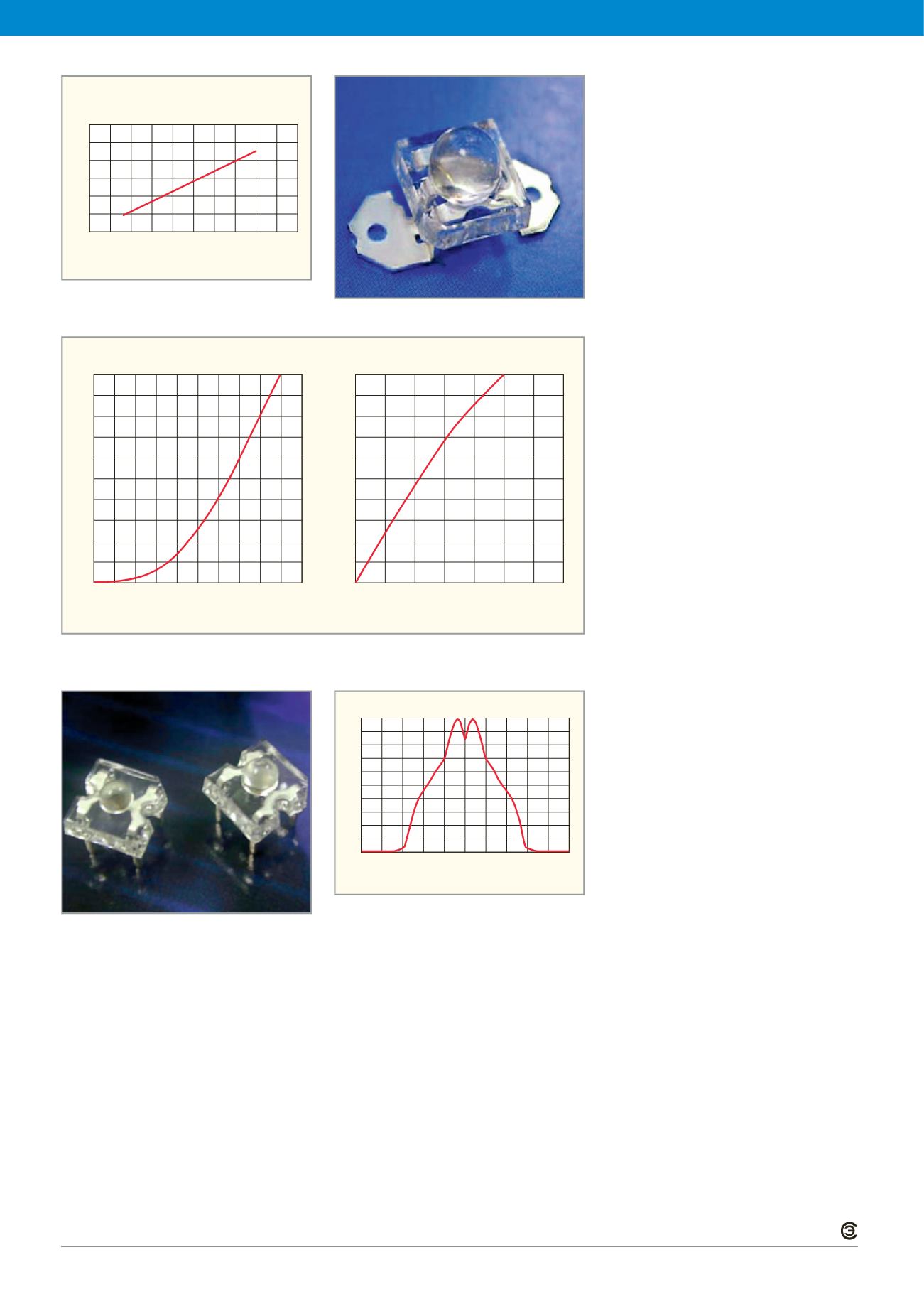

Рис. 14. Внешний вид светодиодов серии L 7679
Относительная интенсивность
Угловое отколонение, град.
1,0
0
100 80 60 40 20 0 20 40 60 80
0,2
0,4
0,6
0,7
100
Рис. 15. Диаграмма распределения силы света
светодиодов серии L7679
Относительная интенсивность излучения
(1 соответствует 14 В)
Прямое напряжение, В
0
0 4 8 12 16
0,5
1,0
1,5
20
Рис. 11. Зависимость силы света светодиода
L 7113SRD 14V от напряжения питания Рис. 12. Внешний вид светодиодов серии L 7700
Прямой ток, мА
Прямое напряжение, В
50
0
2,6 2,8 3,0 3,2 3,4
10
20
30
40
3,6
Относительная интенсивность при Iпр = 50 мА
Прямой ток, мА
1,0
0
0 10 20 30 40 50 60
0,2
0,4
0,6
0,8
70
Рис. 13. Зависимости прямого тока от прямого напряжения и интенсивности излучения от прямого тока
светодиода L 7700C4VGC Z
