Новости мира News of the World Новости мира

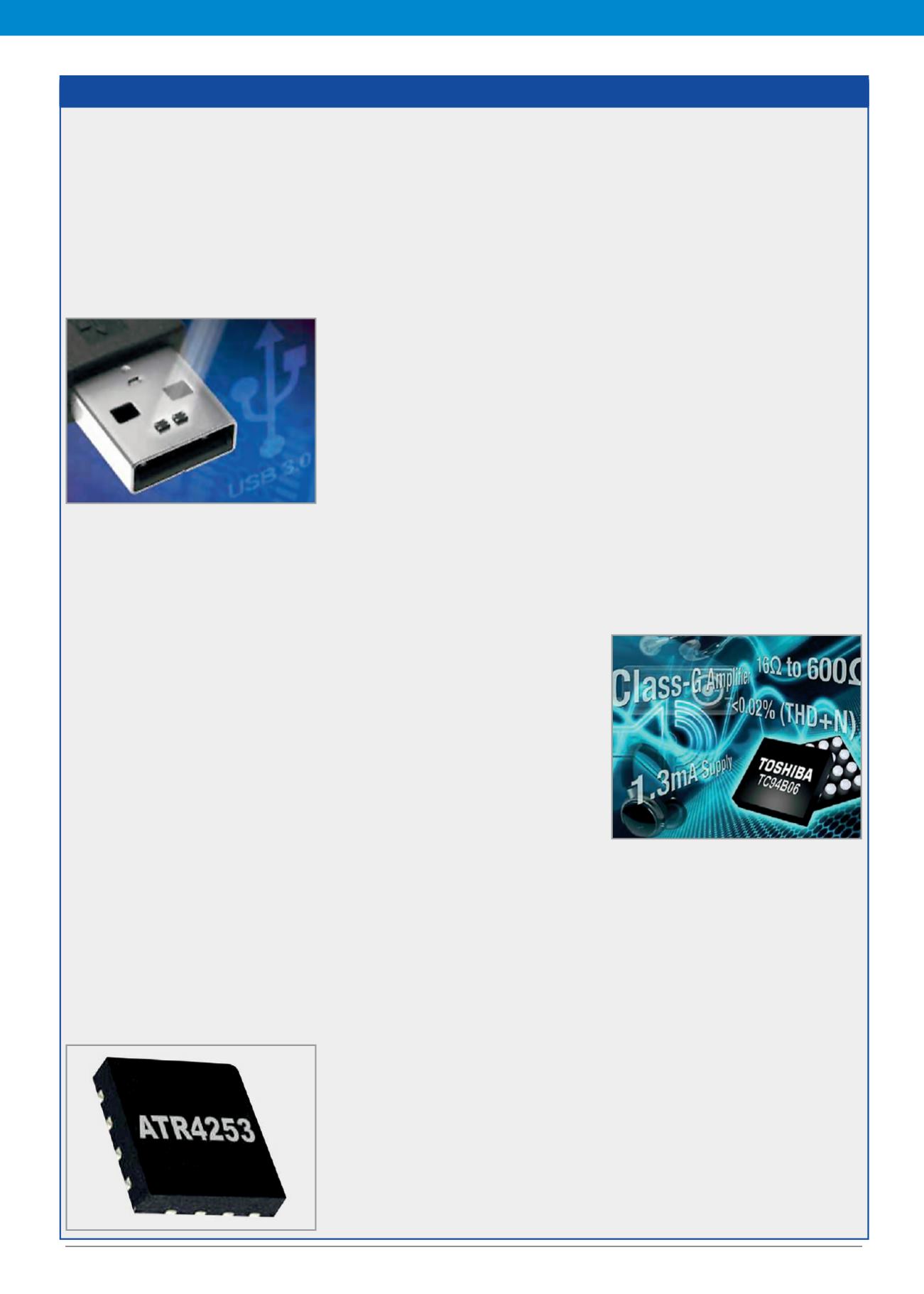

Синфазные дроссели
для USB 3.0 SuperSpeed
Компания Murata представила синфаз
ные дроссели серии DLP11TB в формате
0504. Назначением элементов является
снижение нежелательных паразитных из
лучений электронных приборов. Частота
среза повышена до 8 ГГц или выше, что
позволяет передачу сигналов USB3.0 Su
perSpeed.
SuperSpeed режим стандарта USB 3.0
допускает передачу данных со скоростью
до 5 Гбит/с. При размере 1,25 × 1,0 мм се
рия пригодна для мобильных устройств.
Среди параметров импеданс для синфаз
ного сигнала 80 Ом при 100 МГц. Кроме то
го, катушки настроены на волновое сопро
тивление 90 Ом, предусмотренное стан
дартом USB 3.0.
Антенная ИС
Компанией Atmel предлагаются актив
ные антенные микросхемы для антенн FM
диапазона, автомобильных приёмников и
навигационных приложений. Они перекры
вают диапазон рабочих частот до 790 МГц
и пригодны также и для региональных ра
диосистем, включая DMB в Корее, DVB T в
Европе/США и ISDB T в Японии. ATR4253
выполнена в малом форм факторе в кор
пусе размером 3 × 3 мм при наличии авто
матического регулирования усиления, ста
билизации напряжения питания и антенно
го сенсора.
Микросхема может быть размещена в
зеркале, в бампере, на заднем или боко
вых окнах автомобиля. Благодаря функ
ции распознавания антенны элемент при
годен для антенн на окне или на стекле, а
также и для антенн других типов, включая
штыревые и обтекаемые наружные ан
тенны. Эксплуатация возможна в диапа
зоне окружающей температуры до 115°C.
Элементы производятся в корпусе
QFN16.
LDO регулятор
отрицательного
напряжения –36 В, 200 мА
Texas Instruments объявила о выпуске
стабилизаторов отрицательного напряже
ния –36 В с малым падением напряжения
(LDO). Стабилизатор TPS7A30, наряду со
стабилизатором TPS7A49 для положитель
ного напряжения, обеспечивает разработ
чикам законченное решение для питания
прецизионных аналоговых приложений.
Устройства характеризуются сверхвысо
ким коэффициентом подавления шумов
источника питания (PSRR) и среднеквад
ратичной величиной шумов на выходе все
го 16 мкВ (эфф.).
Устройство TPS7A30 генерирует ток
200 мА, тогда как устройство TPS7A49
поддерживает ток 150 мА. Линейные ста
билизаторы TPS7A30/TPS7A49 стабильно
работают при ёмкости нагрузки более
2,2 мкФ. Стабилизаторы допускают уста
новку выходного напряжения в диапазоне
1,22…34 В.
Новые стабилизаторы предназначены
для таких чувствительных к шуму примене
ний, как испытательное, промышленное,
сетевое и телекоммуникационное оборудо
вание, базовые станции, линии связи СВЧ
и радиодиапазона, фильтрация шумов для
приёма, передачи сигнала и усилителей
мощности, а также для медицинских при
ложений.
Основные характеристики устройств
TPS7A30 и TPS7A49:
● широкий диапазон входных напряжений,
позволяющий устойчиво переносить пе
реходные процессы при сильных коле
баниях напряжения в линии: для стабили
затора TPS7A30 –3,0…36 В; для стабили
затора TPS7A49 3,0…36 В;
● номинальная точность 1,5% при измене
нии нагрузки, линейного напряжения и
температуры, что важно для обеспечения
повышенной точности ГУН, контуров
ФАПЧ и АЦП;
● стабильность достигается при исполь
зовании керамического выходного кон
денсатора с ёмкостью >2 мкФ, имеюще
го меньшие размеры и стоимость по
сравнению с танталовыми конденсато
рами;
● низкий уровень шумов и высокий коэф
фициент подавления шумов источника
питания (PSRR) приводит к увеличению
диапазона в радиочастотных приложе
ниях. Среднеквадратичная величина шу
мов на выходе всего 16 мкВ, PSRR все
го 72 дБ при частоте 1 кГц и 55 дБ при
частотах от 10 до 700 кГц.
В настоящее время устройства TPS7A30
и TPS7A49 поставляются в корпусах
MSOP 8 PowerPAD.
Усилитель наушников
класса G
Компания Toshiba Electronics Europe
(TEE) предлагает усилитель стереона
ушников. TC94B06 является усилителем
класса G, который работает от нескольких
выработанных внутри него напряжений пи
тания. В большинстве диапазонов аудио
сигналов усилитель работает от внутрен
него источника пониженного напряжения
питания.
Однако элемент может также кратковре
менно повысить свой динамический диапа
зон, как только принимаются высокие
уровни входных сигналов. Это повышает
энергетическую эффективность и снижает
общее потребление. TC94B06 имеет клир
фактор менее 0,02% (THD+N) при потреб
ляемом токе менее 1,5 мА и спящий режим
с током потребления 1 мкА.
Допустимо сопротивление нагрузки
16…600 Ом, причём подключение дина
миков не требует наличия внешних раз
вязывающих конденсаторов. Встроен
ный DC/DC преобразователь напряже
ния обеспечивает непосредственное
подключение к батарее. Элемент постав
ляется в 16 контактном корпусе WCSP с
шагом выводов 0,4 мм и с размерами
1,65 × 1,65 мм.
www.toshiba
