ЭЛЕМЕНТЫ И КОМПОНЕНТЫ
ния 350 мВт. Приборы серии KAAF
5060 можно использовать для созда
ния полноцветных информационных
дисплеев.
СВЕТОДИОДЫ ДЛЯ ОСВЕЩЕНИЯ
LT 019 23V01 – InGaAlP, жёлтый све
тодиод высокой яркости (Super Bright
Yellow) с фокусирующей линзой,
внешний вид прибора показан на ри
сунке 10. Области применения при
боров серии LT 019, рекомендован
ные изготовителем: освещение на
развлекательных мероприятиях (En
tertainment lighting); архитектурная
подсветка; ландшафтное освещение;
локальная подсветка объектов; осве
щение в банках, отелях, залах совеща
ний и т.п. Основные параметры свето
диода:
● ϕу = 40 лм при токе 500 мА;
● λd = 591 нм, Δλ = 23 нм при токе
500 мА;
● 2Θ 1/2 = 15° в обеих плоскостях;
● U пр = 2,5 В (типовое значение при
токе 500 мА);
● Rth = 12°C/Вт, диапазон рабочих тем
ператур –40…100°С;
● Ррасс макс = 1,28 Вт, максимальная тем
пература выводов 110 °С.
СВЕТОДИОДНЫЕ ЛАМПЫ
В данную категорию входят следую
щие серии приборов: светодиоды для
монтажа на ленту (Tape and Reel),
круглые (Round), овальные (Oval),
плоские (Flat Top), цилиндрические
(Cylindrical), прямоугольные (Rectan
gular), квадратные (Squar); с несколь
кими светодиодами (Big LED); со све
тодиодами высокой яркости (Super
LED); двухцветные и биполярные
(Bi Color & Bi Polar LED); полноцвет
ные (Full Color LED); стробирующие
(Blinking LED); с экономичными све
тодиодами (Low Current LED); с «ре
зистивными» светодиодами (Resistor
LED); со сверхминиатюрными свето
диодами (Subminiature Solid State
LED).
Все приборы этой категории, в том
числе высокой яркости, выполнены в
традиционных корпусах с проволоч
ными выводами и линзами различных
типов и цветов (Diffused, Semi diffused,
Water Clear).
L 813SRC D (круглый, диаметр10мм)–
GaAlAs, красный светодиод высокой яр
кости (Super Bright Red, λd = 640 нм),
линза типа Water Clear. Прибор обес
печивает силу света 1700 мкд, ширина
луча 15° при токе 20 мА. Максимальная
мощность рассеяния 75 мВт, диапазон
рабочих температур –40…85°С.
Прибор L 483SRSGWT (цилиндри
ческий, диаметр 5 мм) содержит два
светодиода, включённых параллельно
и в противоположной полярности.
Материал – GaAlAs, красный, высокой
яркости (Super Bright Red, λ d = 640 нм),
и GaP, зелёный, высокой яркости (Su
per Bright Green, λd = 568 нм); белая
линза типа White Diffused. Прибор
обеспечивает силу света 50 мкд (крас
ный) и 10 мкд (зелёный), ширина луча
80 ° в обеих плоскостях, цвет излуче
ния прибора определяется поляр
ностью прилагаемого к нему напря
жения.
L 1553SRDT (квадратный 5 × 5 мм) –
GaAlAs, красный светодиод высокой
яркости (Super Bright Red, λd = 640 нм);
линза типа Red Diffused. Прибор обес
печивает силу света 80 мкд при шири
не луча 110° и токе 20 мА, U пр = 2,5 В,
Р расс макс = 75 мВт.
L 7104ZGC E (высокой яркости, ди
аметр 3 мм) – InGaN, зелёный свето
диод с линзой типа Water Clear. При
бор обеспечивает силу света 6800 мкд
при ширине луча 34° и токе 20 мА,
λd = 525 нм, Uпр = 3,2 В, Ррасс макс =
= 120 мВт. В состав серии входят 23
типа светодиодов высокой яркости
различных цветов; используемые ти
пы линз: Transparent, Diffused, Water
Clear; сила света 150…3500 мкд (крас
ные, GaAlAs, AlGaInP), 700…2000 мкд
(жёлтые, AlGaInP), 40…6800 мкд (зелё
ные, GaP, AlGaInP, InGaN), 1500…2300мкд
(синие, InGaN).
Прибор L 819SURKMGKW (двухцвет
ный, диаметр 10 мм, AlGaInP) содер
жит два светодиода с общим катодом
(три вывода), красный (Hyper Red, λd =
= 630 нм) и зелёный (Mega Green, λd =
= 570 нм). Светодиоды прибора могут
быть включены как одновременно,
так и раздельно. Используется белая
линза типа White Diffused. Прибор
обеспечивает силу света 750 мкд
(красный) и 130 мкд (зелёный), шири
на луча 50° при токе 20 мА, Uпр = 2,5 В,
Ррасс макс = 75 мВт.
Прибор L 154A4SUREQBFZGEC (пол
ноцветный, диаметр 5 мм) содержит
три светодиода с общим катодом
(4 вывода), красный (AlGaInP Hyper
Red, λd = 630 нм), синий (InGaN, Blue,
λd = 465 нм) и зелёный (InGaN, Green,
λd = 525 нм). Светодиоды прибора мо
гут быть включены как одновремен
но, так и раздельно. Используется бе
лая линза типа Water Clear. Прибор
обеспечивает силу света 1200 мкд
(красный), 1700 мкд (синий), 3800 мкд
(зелёный), ширина луча 50° при токе
20 мА, Uпр = 2,5 В (красный) и U пр =4 В
(синий, зелёный), мощность рассея
ния 75 мВт (красный), 120 мВт (си
ний и зелёный).
L 7113SRD 14V («резистивный», диа
метр 5 мм) – GaAlAs, красный светоди
од высокой яркости, управляемый
напряжением (Super Bright Red, λd =
= 640 нм). В прибор встроен резистор.
Сила излучаемого света прямо пропор
23
СОВРЕМЕННАЯ ЭЛЕКТРОНИКА ◆ № 8 2010

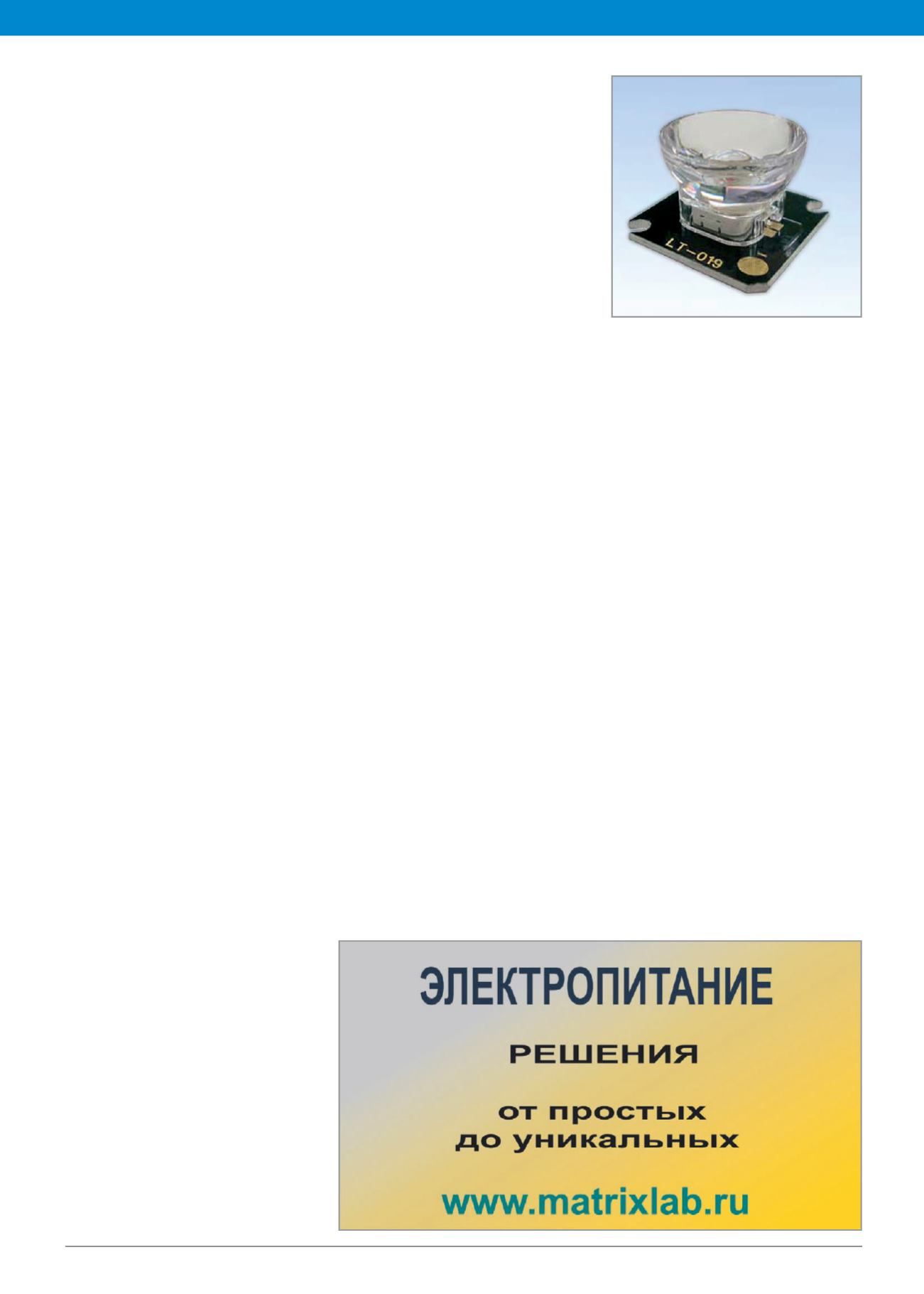

Рис. 10. Внешний вид светодиодов серии LT 019
