ЭЛЕМЕНТЫ И КОМПОНЕНТЫ
●
ширина спектра на уровне 0,5 (
Δλ
1/2
)
20 нм;
●
температурный коэффициент доми
нирующей длины волны (
Δλ
d
/
Δ
T
)
0,1 нм/
°
С;
●
угол обзора (2
Θ
1/2
) до 120
°
(типо
вое значение на уровне 0,5, диа
грамма углового распределения све
тового потока приведена на рисун
ке 2);
●
прямое напряжение
U
пр
= 3,4…4,3 В
при токе 700 мА,
Т
окр
= 25
°
С, типовое
значение 3,9 В;
●
тепловое сопротивление (
R
th
) 7
°
С/Вт
(относительно вывода анода);
●
максимальная температура выводов
110
°
С;
●
диапазон
рабочих
температур
–40…100
°
С.
KAD1 1010SE28Z1S (2010)
– AlGaInP,
красновато оранжевый светодиод с
узкой диаграммой направленности
излучения. Внешний вид прибора по
казан на рисунке 3 (вывод анода отме
чен фаской). Области применения
приборов серии КAD1 1010, рекомен
дованные изготовителем: светофоры;
световая реклама; внутреннее освеще
ние в автомобилях; автомобильные
фонари; замена миниатюрных ламп
накаливания; портативные фонари;
фонари мотоциклов; световые ориен
тиры и знаки; световые указатели; де
коративная подсветка; архитектурная
подсветка. Основные параметры све
тодиода:
●
ϕ
y
= 30 лм,
I
v
= 25 кд,
U
пр
= 2,5 В при
I
пр
= 350 мА;
●
λ
d
= 625 нм,
Δλ
= 30 нмпри
I
пр
= 350мА,
Т
= 25
°
С;
●
2
Θ
1/2
= 20
°
(типовое значение на
уровне 0,5, диаграмма распределе
ния силы света приведена на рисун
ке 4);
●
R
th
= 60
°
C/Вт.
KADS 8070ZG10Z1S (2010)
– AlGaInN,
зелёный светодиод с низким тепловым
сопротивлением. Внешний вид прибо
ра показан на рисунке 5 (на выводе ка
тода имеется идентификационное от
19
WWW.SOEL.RUСОВРЕМЕННАЯ ЭЛЕКТРОНИКА
◆
№ 8 2010
Относительная интенсивность излучения, %
Угловое отколонение, град.
100
0
100 80 60 40 20 0 20 40 60 80
20
40
60
80
100

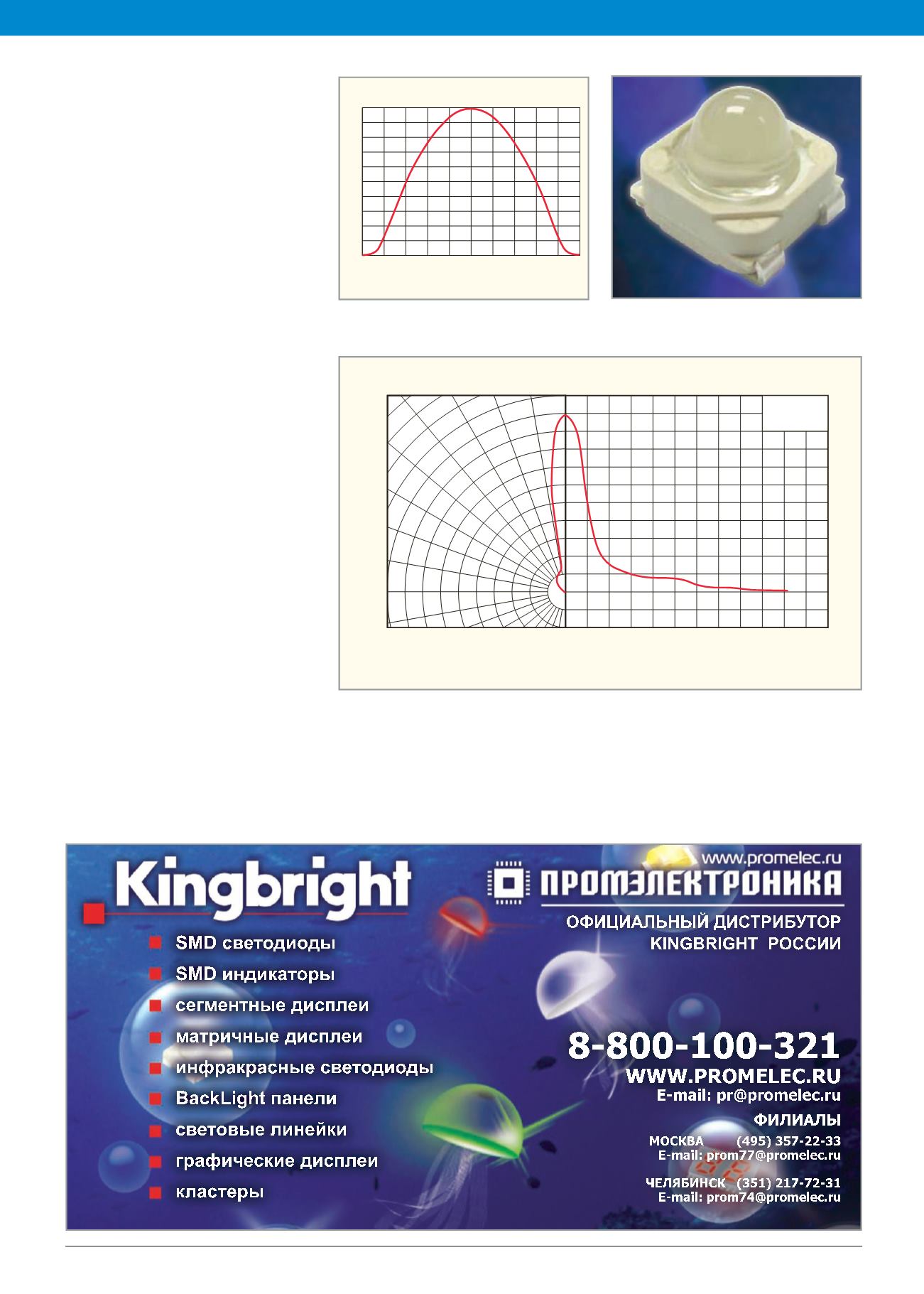

Рис. 2. Диаграмма углового распределения
светового потока светодиодов серии КА 8070/3
Рис. 3. Внешний вид светодиодов
серии KAD1 1010
Пространственное распределение
0°
0°
10°
20°
30°
40°
50°
60°
70°
80°
90°
100°
1,0 0,8 0,6 0,4
20°
40°
60°
80°
100°
120°
Ta = 25°C
0
0,2
0,4
0,6
0,8
1,0
Рис. 4. Диаграмма углового распределения силы света светодиодов серии KAD1 1010
