Система NPM DSP компании Panasonic Factory

Solutions формирует путь бездефектного

производства

Перевод Валерия Диченко

Новые производственные модули NPM и NPM DSP предложены

Panasonic в ответ на запросы сборочных предприятий. Модульный

сдвоенный принтер NPM DSP и установщик NPM D и NPM W

предоставляют потребителю широкие возможности конфигурации

сборочной линии под новые изделия и задачи.

тимальную линию производства про

дукции, соответствующую каждому

запросу производителя в процессе

монтажа. Эта система служит сущест

венному сокращению стоимости

монтажа и масштабности производ

ства продукции, гибко реагируя на

новые требования к размещению

компонентов.

СТАНОВЩИК

EXT

RODUCTION

ODULAR

КРУПНЫМ ПЛАНОМ

Установщик NPM позволяет произ

водителям свободно объединять раз

личные модули и программное обес

печение системы, используя всего

лишь функцию подключения (plug

and play), которая помогает оборудо

ваниюавтоматически определить кон

фигурацию модулей, основываясь на

объёме и методе производства. Этот

модульный установщик обеспечивает

производителям возможность свобод

но выбрать последовательность опе

раций в процессе монтажа, а также

процесс нанесения клея и процесс

инспекции.

На рис. 1 показаны головки и ком

поненты, которые могут устанавли

ваться пользователем в соответствии с

текущими задачами для изменения

конфигурации линии. Производите

лю предоставляется возможность вы

бора и установки как головки для уста

новки компонентов с новыми 16, 12, 8

и 2 вакуумными захватами, так и го

ловки для автоматического дозирова

ния клея и головки с камерой для ин

спекции нанесённой пасты и установ

ленных компонентов.

Компактный, с шириной 830 мм,

установщик NPMоснащён двумя неза

висимыми головками: фронтальной и

тыльной. Фронтальные и тыльные го

ловки, используемые для различных

целей, могут по разному позициони

роваться благодаря функции подклю

чения (plug and play), что обеспечива

ет компактность линии монтажа и вы

сокую производительность. В итоге

при равной или даже большей произ

водительности система установщиков

NPM вдвое короче традиционной сбо

рочной линии.

С такой компоновкой процесс про

изводства продукции, включая процес

сы контроля и сборки, может быть ре

ализован на одном этаже в компакт

ном помещении. Более того, текущее

взаимодействие между процессами до

зирования клея, установки компонен

тов и инспекции минимизированы. В

процессе монтажа также становится

возможным оперативный возврат ком

понента с ошибочного месторасполо

жения к исходному. Кроме этого, ли

ния NPM является эффективной, эко

логически дружественной системой

монтажа компонентов, позволяющей

снизить стоимость подготовки воздуха

и затраты на электроэнергию.

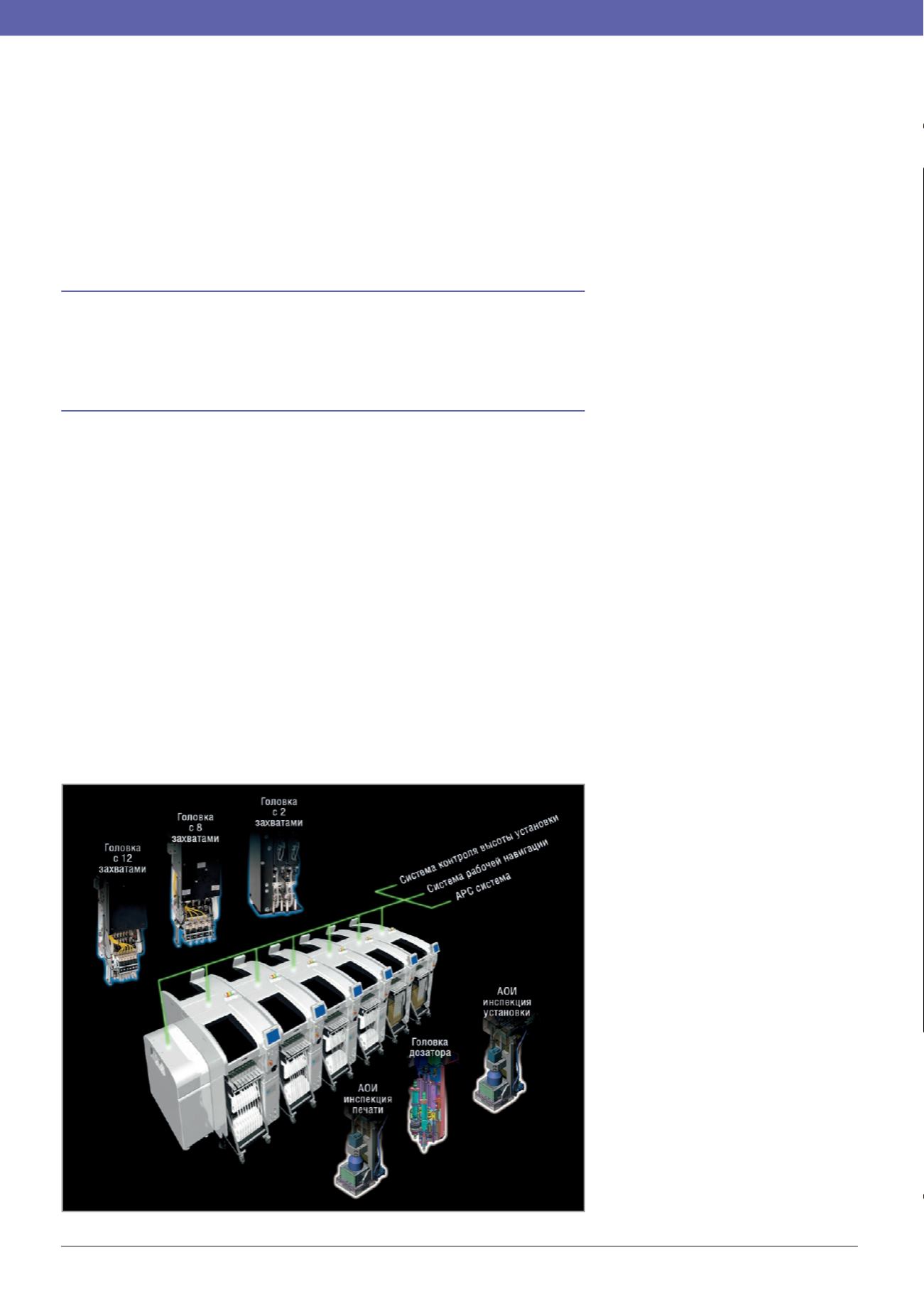

Рис. 1. Внешний вид линии NPM

По материалам фирмы Panasonic Factory Solutins Co.
