в диалоговом окне Model Assign

ments.

Подключенные описанным спосо

бом модели будут актуальны только в

текущем проекте, и если планирует

ся использовать такие же элементы в

других проектах, то более правиль

ным способом будет подключение

IBIS моделей на этапе создания би

блиотек. О подключении моделей в

библиотеках было подробно напи

сано в одной из предыдущих ста

тей [6].

Прежде чем запускать анализ це

лостности сигналов, программе

требуется указать номинальные зна

чения уровня земли и питания, а так

же задать параметры воздействую

щего сигнала. Все эти значения за

даются через меню Setup Options,

которое доступно в контекстном ме

ню при нажатии правой клавишей

на списке цепей (см. рис. 1). Здесь на

вкладке Supply Nets необходимо вы

ключить опцию Use rules defined in

Schematic/PCB и указать для цепей

питания и земли их цифровые зна

чения. В качестве альтернативы это

можно сделать на схеме или плате,

используя директивы (

Place

Direc

tives

), но это менее удобно. На вклад

ке Stimulus диалогового окна Setup

Options указано значение воздей

ствующего сигнала, который опре

деляет порядок частот работы схе

мы. Воздействующие сигналы могут

быть различны для разных участ

ков схемы, поэтому их удобнее за

дать с помощью команды

Place > Di

rectives

Stimulus

. В качестве приме

ра можно ознакомиться с заданными

сигналами DRV_N и DRV_P в проекте

SCH Issues.PrjPcb. Последнее, что за

даётся в диалоге Setup Options –

вкладка Track Setup, это усредненное

значение длины дорожки и значение

её импеданса Эти опции задаются

только при предтопологическом

анализе!

ОСТТОПОЛОГИЧЕСКИЙ

АНАЛИЗ

Для проведения моделирования це

лостности сигнала на уровне печатной

платы система Altium Designer имеет

функцию анализа целостности сигна

лов на уровне проверки правил проек

тирования (DRC). Отметим, что эта

функция отсутствует в стандартном

наборе инструментов всех остальных

систем проектирования печатных

плат.

Для мониторинга целостности сиг

налов в системе Altium Designer име

ется специальный набор правил про

ектирования, задающих критерии

оценки различных параметров платы

по итогам моделирования. Эти прави

ла сгруппированына вкладке Signal In

tegrity диалогового окна Design Rules,

вызываемого командой

Design

Rules

редактора печатных плат (см. рис. 4). В

общем случае в проекте может быть

назначен практически неограничен

ный набор правил проектирования с

различной областью действия (от от

дельной цепи до всей платы) и прио

ритетом.

В число правил проектирования,

учитываемых при анализе целостнос

ти сигналов, входят:

●

Impedance Constraint – определяет

минимально и максимально допус

тимый импеданс цепи;

ПРОЕКТИРОВАНИЕ И МОДЕЛИРОВАНИЕ

WWW.SOEL.RU

СОВРЕМЕННАЯ ЭЛЕКТРОНИКА

◆

№ 8 2010

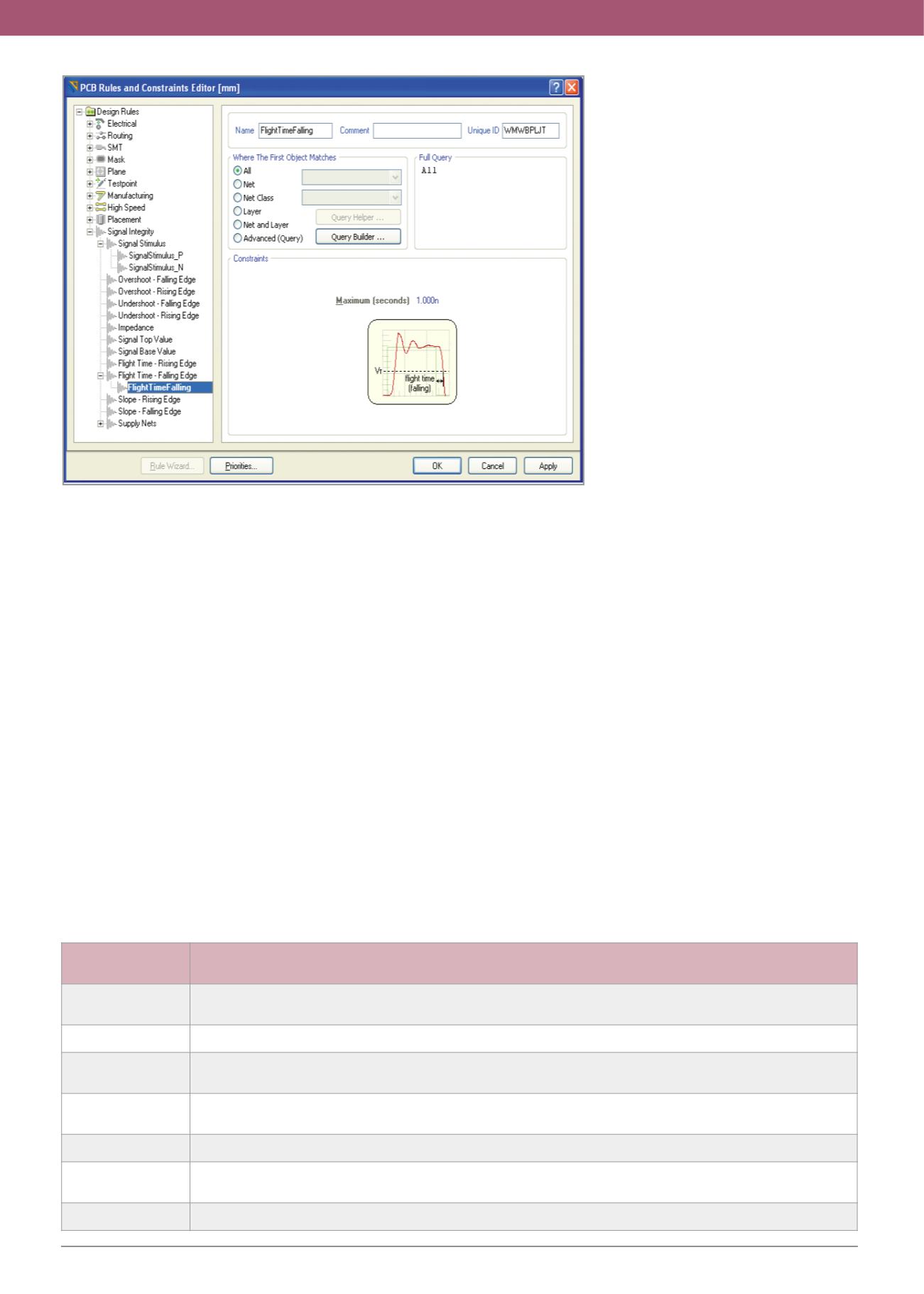

Рис. 4. Определение правил проектирования для анализа целостности сигналов

Таблица 2. Статус модели в диалоге Model Assignments

Статус

Описание

No match

Диалог Model Assignments не смог обнаружить ссылку на какой либо конкретный тип модели

для данного компонента. Возможно, пользователю придётся установить модель вручную

Low confidence

В диалоге Model Assignments определён тип компонента, но заданы не все данные

Medium confidence

В диалоге Model Assignments определён тип компонента, и имеется минимально необходимый набор данных для предполагаемой модели

High confidence

В диалоге Model Assignments определён тип компонента, и заданы все необходимые характеристики для компонента данного типа

Model found

Для данного компонента найдена модель

User modified

Такой статус появляется у компонента после ручного редактирования дополнительных характеристик модели

Model added

Такой статус появляется при добавлении к компоненту ссылки на новый файл IBIS модели
