РОМЫШЛЕННАЯ ШУМОМЕТРИЯ

В связи с постоянным ужесточе

нием санитарных и экологических

норм, в последние годы возрастает

внимание к контролюшумовых пока

зателей промышленной продукции

(транспорт, бытовая техника) и про

изводственного оборудования. Соот

ветственно, всё более актуальной и

распространённой становится зада

ча измерения уровня акустического

шума, производимого различными

машинами и механизмами. Обна

ружение дефекта (повышенный уро

вень шума) на ранней стадии произ

водственно технологического цикла

производства сложного техническо

го изделия (например, автомобиль,

трактор) экономит значительные

средства за счёт того, что не вписыва

ющийся в допуски агрегат (коробка

передач, ведущий мост) может быть

отбракован до его сборки в состав из

делия. Однако это подразумевает на

личие измерительного оборудования

(акустического шумомера), способно

го выдерживать длительную эксплуа

тацию в условиях промышленного

предприятия.

Как показывает опыт, эта задача на

практике оказывается достаточно

нетривиальной. И основная пробле

ПРИБОРЫ И СИСТЕМЫ

WWW.SOEL.RU

СОВРЕМЕННАЯ ЭЛЕКТРОНИКА

◆

№ 8 2010

Шумомер для промышленных условий

эксплуатации МАНОМ 2М

Дмитрий Ромашко, Игорь Стецко,

Юрий Голубев (Минск, Беларусь)

В статье рассмотрены особенности измерения акустического шума

в заводских условиях, описан шумомер МАНОМ 2М, предназначенный

для эксплуатации в составе промышленных контрольно измерительных

стендов.

ма в данном случае заключается не

только в необходимости иметь рас

ширенные температурные и вибра

ционные рабочие диапазоны изме

рительной аппаратуры. Основой

любого шумомера и его наиболее

тонким, уязвимым местом является

измерительный микрофон, выпол

няющий функцию преобразования

акустического шума в электричес

кий сигнал. Это миниатюрный, но

весьма дорогостоящий элемент (сто

имостью более $1000), работать с ко

торым может только квалифициро

ванный оператор, неукоснительно

выполняющий при этом ряд необхо

димых жёстких правил обращения с

прибором. К сожалению, квалифи

кация персонала (рабочих сбороч

ных цехов промышленных предпри

ятий) и общая культура производ

ства, как правило, не позволяют

обеспечить упомянутые условия

эксплуатации обычных шумомеров.

Микрофоны периодически подвер

гаются сильным механическим пе

регрузкам (удар, падение, сильное

сдавливание), а также воздействию

машинного масла (туман, брызги, за

текание). Кроме того, поскольку зна

чение уровня шума, производимого

исследуемым агрегатом, существен

но зависит от положения микрофо

на, для корректного сопоставления

измеренных значений для разных

агрегатов важно соблюдать идентич

ность позиционирования микро

фона. Это влечёт за собой необхо

димость крепления микрофона в

фиксированном положении на ис

пытательном стенде (вообще гово

ря, персоналу в условиях цеха в

принципе нежелательно иметь но

симый прибор). В случае обычных

шумомеров, когда микрофон совме

щён с основным блоком прибора,

это, во первых, трудно реализуется

конструктивно, во вторых, значи

тельно затрудняет считывание пока

заний с закреплённого прибора.

Упомянутые проблемы приводят к

тому, что обычныйшумомер не может

быть эффективно задействован в сис

темах автоматизированного контро

ля шумовых характеристик машин и

агрегатов непосредственно в произ

водственно технологических схемах

и условиях промышленных предпри

ятий.

УМОМЕР

МАНОМ 2М

Исходя из рассмотренных выше за

дач и специфики применения, был

разработаншумомерМАНОМ 2М, спе

циально ориентированный на жёст

кие промышленные условия эксплуа

тации (рис. 1).

Он имеет два измерительных кана

ла, что, как правило, востребовано

метрологами предприятий, посколь

ку даёт возможность одновременного

измерения шума с двух сторон иссле

дуемого агрегата (как правило, этого

уже достаточно), что, в свою очередь,

позволяет ускорить процесс отбраков

ки и упростить крепление микрофо

нов. Прибор выполнен в металличес

ком корпусе, защищённом от попада

ния пыли и жидкостей, рассчитан для

крепления на опоре (штанге) испыта

тельного стенда. Результаты измере

ний отображаются на светодиодном

табло с крупными яркими цифрами,

хорошо различимыми с большого рас

стояния (до 10…15 м), что способству

ет комфортной работе оператора

стенда. Дополнительно к цифровым

табло, шумомер имеет по каждому из

каналов индикаторы перегрузки, т.е.

индикаторы превышения порогового

уровня шума, задаваемого пользовате

лем, что также облегчает работу опера

тора.

В соответствии с многолетним опы

том эксплуатации измерительных

приборов в условиях цеха, в составшу

момера не были включены клавиату

ра и какие либо органы управления.

При включении прибора он начинает

работать в заданном рабочем режиме.

В случае необходимости внесения из

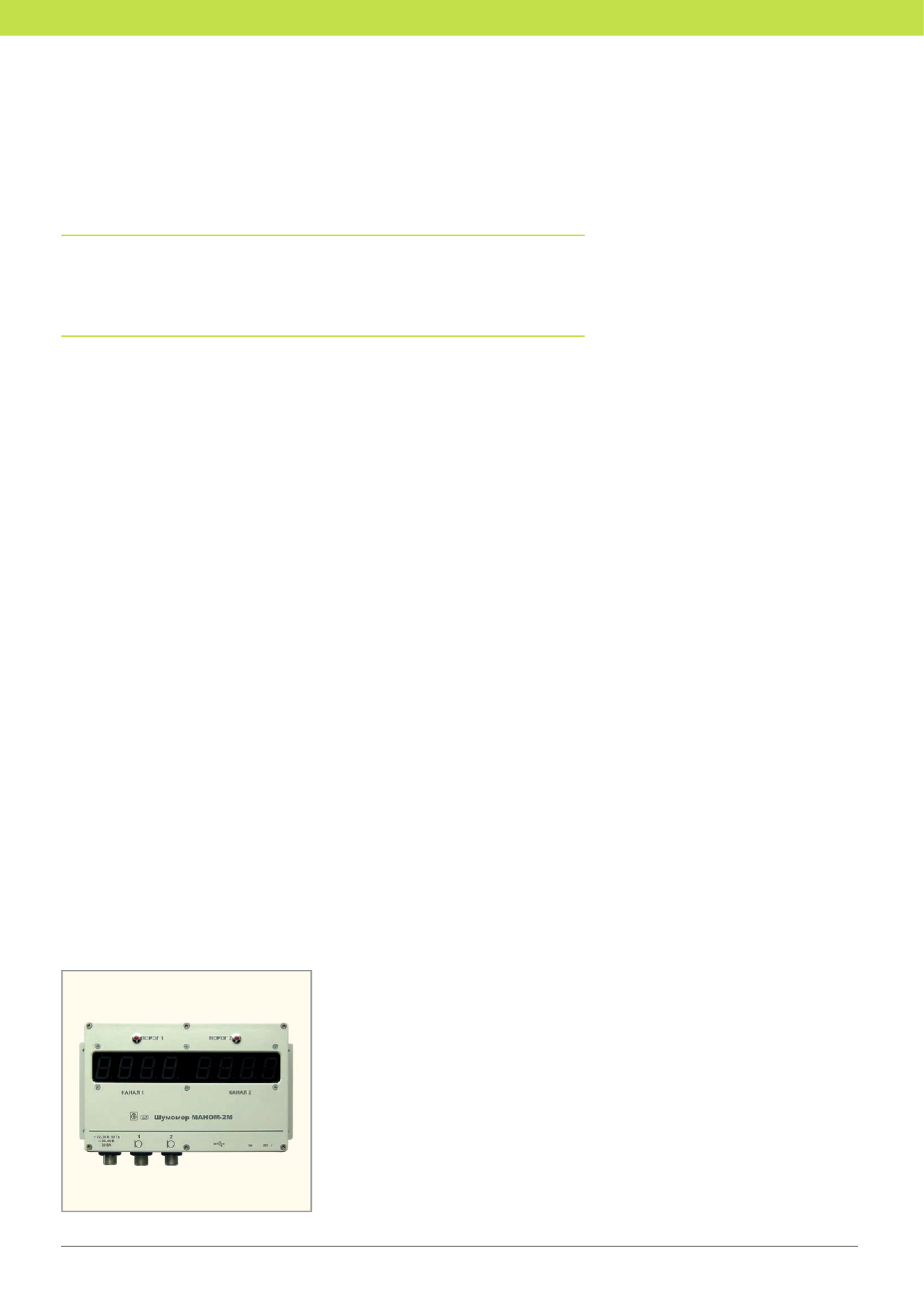

Рис. 1. Внешний вид шумомера МАНОМ 2М
